Comprendre l'architecture d'une PAC : l'importance de la liaison entre intérieur et extérieur

La pompe à chaleur (PAC) s'est imposée comme la solution de référence pour les propriétaires désireux de réduire leur empreinte carbone tout en réalisant des économies d'énergie substantielles. Bien que son adoption soit massive, le fonctionnement interne et l'organisation structurelle de cet équipement restent souvent mystérieux pour le grand public. Une PAC ne se résume pas à un simple bloc posé à l'extérieur de l'habitation ; il s'agit d'un système thermique complet, divisé en plusieurs organes stratégiques qui doivent communiquer de manière parfaitement fluide.

Pour comprendre comment une pompe à chaleur parvient à capter les calories gratuites de l'air extérieur pour les restituer sous forme de chaleur confortable à l'intérieur, il est essentiel de se pencher sur son architecture. C'est précisément la qualité de la liaison entre les différents modules qui détermine la performance globale, la longévité de l'installation et le niveau de confort thermique obtenu au quotidien.

Les deux piliers de l'installation : unité extérieure et unité intérieure

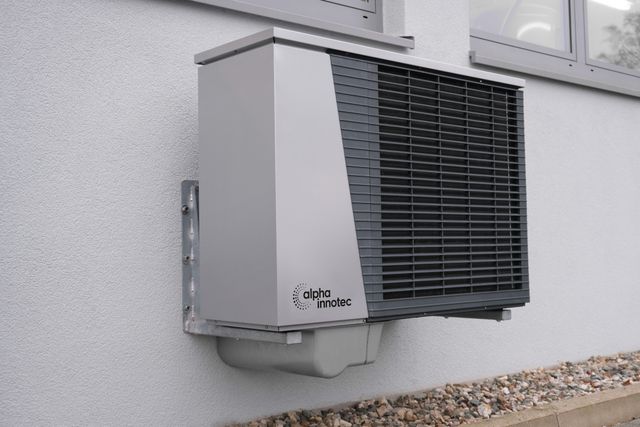

L'architecture d'une pompe à chaleur aérothermique (air-eau ou air-air) repose sur une séparation des tâches entre deux environnements. À l'extérieur du logement, le groupe technique a pour mission de capter l'énergie thermique présente dans l'atmosphère, même par temps froid. Ce bloc externe abrite le ventilateur, l'évaporateur et le compresseur, qui forment le point de départ du cycle thermodynamique en portant le fluide frigorigène à haute pression et haute température.

À l'intérieur de l'habitation, la seconde unité prend le relais pour diffuser cette énergie dans le réseau domestique. Selon la configuration choisie, cette restitution se fait soit par le biais de l'air (via des consoles murales), soit par le biais d'un circuit d'eau qui alimente des radiateurs ou un plancher chauffant. Le secret d'un rendement optimal réside dans la capacité du système à transférer l'énergie du bloc externe vers le bloc interne avec le moins de déperditions thermiques possible.

Le rôle central de l'échange thermique et de la gestion hydraulique

Dans le cas des pompes à chaleur air-eau, qui remplacent traditionnellement les anciennes chaudières fioul ou gaz, le cœur névralgique de la distribution intérieure est un composant technique hautement spécialisé. Ce module central assure la transition entre le circuit de fluide frigorigène provenant du groupe extérieur et le circuit d'eau qui parcourt la maison.

C'est ici qu'intervient le Module hydraulique pour pompe à chaleur, un équipement qui regroupe les organes de sécurité, la pompe de circulation (circulateur), le vase d'expansion et l'échangeur thermique à plaques. Cet ensemble technologique veille à ce que l'eau circule à la bonne vitesse et à la bonne température dans les émetteurs du logement. Si ce composant est mal dimensionné ou de qualité inférieure, le compresseur extérieur devra surconsommer de l'électricité pour compenser le manque d'efficacité de l'échange, ce qui dégradera instantanément le coefficient de performance (COP) de la machine.

Fluide frigorigène ou eau : la nature des liaisons techniques

Selon la conception de la pompe à chaleur, la liaison physique entre l'unité extérieure et le module intérieur peut emprunter deux technologies distinctes, présentant chacune des caractéristiques spécifiques :

• La liaison frigorifique (systèmes Split) : Les deux unités sont reliées par des tubes en cuivre isolés dans lesquels circule le fluide frigorigène. L'échange de chaleur se fait directement à l'intérieur de la maison. Cette configuration élimine tout risque de gel des canalisations extérieures en hiver, mais nécessite l'intervention d'un professionnel habilité à manipuler les gaz réfrigérants lors de la pose.
• La liaison hydraulique (systèmes Monobloc) : L'intégralité du circuit frigorifique est confinée dans le module extérieur. La liaison vers l'intérieur se fait par des canalisations d'eau isolées. L'installation est techniquement plus simple, mais demande une isolation thermique irréprochable des tubes extérieurs pour prévenir les risques de gel en cas de coupure de courant prolongée par grand froid.

L'impact d'une installation rigoureuse sur la facture énergétique

Comprendre l'architecture d'une PAC permet de prendre conscience qu'un excellent matériel ne peut exprimer son plein potentiel que si l'installation respecte scrupuleusement les règles de l'art. L'emplacement du groupe extérieur doit être choisi avec soin pour éviter les courants d'air dominants et la stagnation des feuilles mortes, tandis que les liaisons physiques doivent être les plus courtes possibles pour limiter les pertes en ligne.

Une parfaite adéquation entre la puissance du groupe extérieur et la capacité de régulation du module intérieur évite les cycles courts, c'est-à-dire les démarrages et arrêts intempestifs du compresseur. En stabilisant le fonctionnement du système, on préserve non seulement les composants mécaniques d'une usure prématurée, mais on garantit également une consommation électrique minimale pour un confort thermique constant tout au long de l'année.
