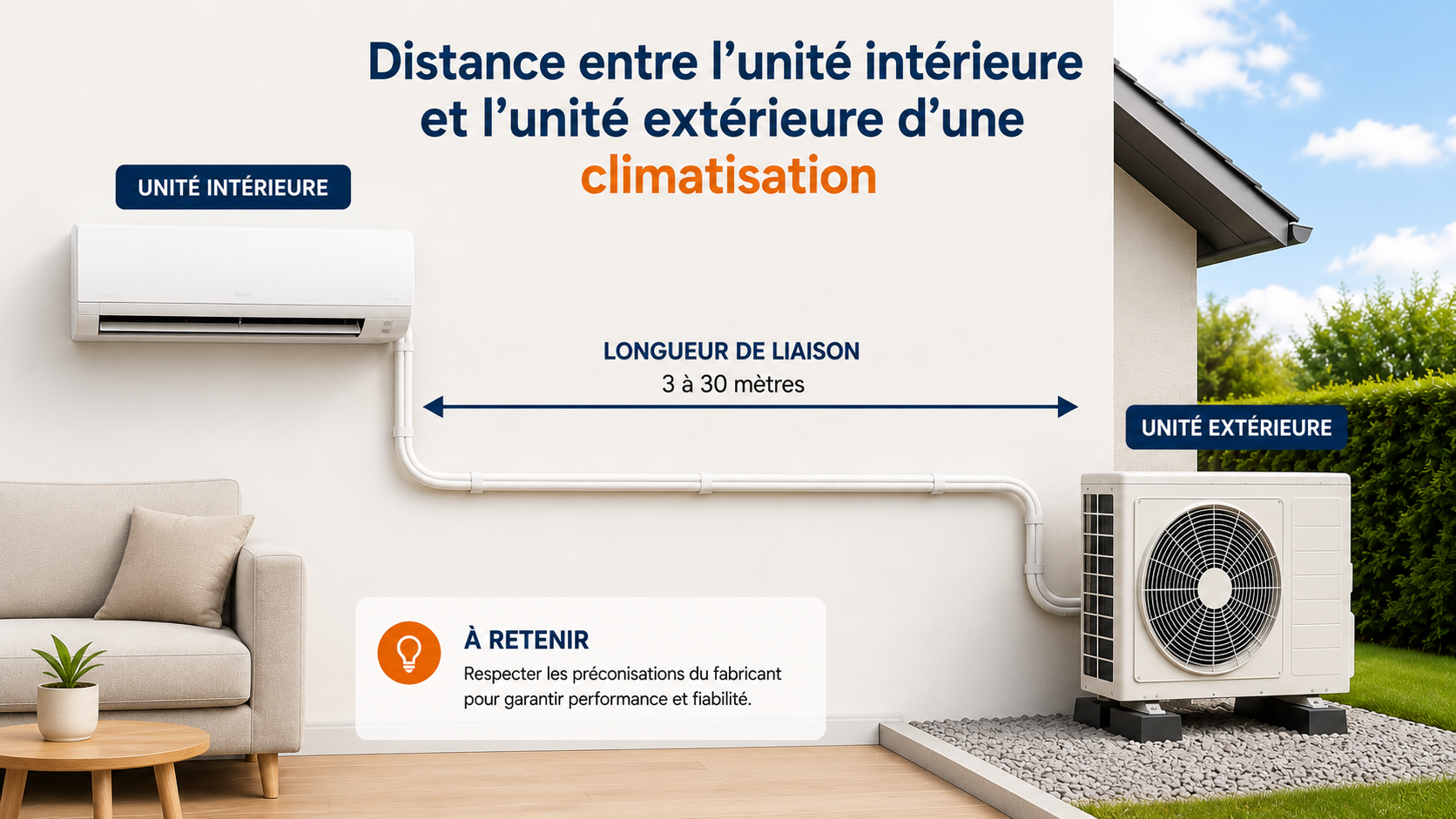

Quelle distance respecter entre l'unité intérieure et l'unité extérieure d'une climatisation ?

L'installation d'une climatisation split repose sur deux équipements principaux : une unité intérieure, chargée de diffuser l'air frais ou chaud dans le logement, et une unité extérieure, qui assure les échanges thermiques avec l'air ambiant. Ces deux appareils sont reliés par des tubes frigorifiques, un câble électrique et, selon la configuration, une évacuation des condensats.

La distance entre les deux unités ne doit pas être choisie au hasard. Une liaison trop courte, trop longue ou présentant un dénivelé excessif peut réduire les performances de l'appareil, provoquer des nuisances sonores et compliquer son entretien. Alors, quelle distance faut-il réellement respecter entre l'unité intérieure et l'unité extérieure d'une climatisation ?

Existe-t-il une distance obligatoire entre les deux unités ?

Il n'existe pas une distance unique valable pour toutes les climatisations. Les limites dépendent principalement de la marque, du modèle, de la puissance de l'appareil et du type d'installation : monosplit, multisplit ou climatisation gainable.

La notice technique du fabricant reste donc la référence à respecter. Elle précise généralement trois valeurs importantes :

• la longueur minimale de la liaison frigorifique ;
• la longueur maximale autorisée ;
• le dénivelé maximal entre les deux unités.

Pour une climatisation résidentielle classique, la longueur minimale demandée se situe souvent entre 3 et 5 mètres. Atlantic indique notamment qu'une longueur minimale généralement comprise entre 3 et 5 mètres doit être respectée selon les préconisations du fabricant.

Concernant la longueur maximale, de nombreux climatiseurs muraux résidentiels acceptent une liaison comprise entre 20 et 30 mètres. Certains équipements plus puissants, gainables ou destinés aux bâtiments tertiaires peuvent accepter 50 mètres ou davantage. À titre d'exemple, certaines gammes murales Daikin autorisent une longueur maximale comprise entre 20 et 30 mètres selon la puissance du modèle.

Il faut cependant éviter de retenir ces valeurs comme une règle générale. Deux climatiseurs d'apparence similaire peuvent avoir des limites d'installation différentes.

Pourquoi faut-il respecter une longueur minimale ?

On pourrait penser qu'il est préférable de rapprocher au maximum les deux unités pour réduire la quantité de tubes nécessaire. Pourtant, placer l'unité extérieure juste derrière l'unité intérieure n'est pas toujours recommandé.

Une liaison frigorifique trop courte peut favoriser la transmission des vibrations et des bruits du compresseur vers l'intérieur du logement. Elle peut également perturber la circulation du fluide frigorigène lorsque le fabricant impose une longueur minimale précise.

Atlantic explique qu'une liaison trop courte et non conforme aux recommandations du constructeur peut notamment être à l'origine de bruits de circulation dans le climatiseur.

Lorsque l'unité extérieure est placée directement derrière le mur sur lequel se trouve l'unité intérieure, l'installateur peut réaliser une boucle avec la tuyauterie afin d'atteindre la longueur minimale demandée. Cette boucle doit être correctement formée, protégée et installée sans écraser les tubes en cuivre.

Il ne faut donc jamais couper les liaisons au plus court sans avoir consulté les instructions du fabricant.

Quelle est la distance maximale entre les deux unités ?

La longueur maximale correspond à la distance totale parcourue par la liaison frigorifique, et non simplement à la distance en ligne droite entre les appareils.

Par exemple, une unité extérieure peut se trouver à seulement 8 mètres de l'unité intérieure à vol d'oiseau, tandis que les tubes doivent parcourir 12 ou 15 mètres en suivant les murs, les plafonds ou les gaines techniques.

Sur une installation résidentielle, la longueur maximale se situe fréquemment autour de :

• 15 à 20 mètres pour certains petits climatiseurs ;
• 20 à 30 mètres pour de nombreux modèles monosplits ;
• 30 à 50 mètres pour certains équipements puissants ou gainables ;
• davantage pour des systèmes professionnels spécialement conçus pour les bâtiments importants.

Une documentation technique Daikin relative à un système gainable mentionne, par exemple, une longueur maximale de 50 mètres et un dénivelé maximal de 30 mètres.

Atlantic évoque également une distance pouvant varier entre 5 et 30 mètres selon les modèles et les conditions d'installation.

Plus la liaison est longue, plus l'installation devient technique. Il peut être nécessaire d'adapter la charge en fluide frigorigène, le diamètre des tubes ou le cheminement des liaisons. Ces opérations doivent être calculées à partir des données fournies par le constructeur.

Attention à la différence entre distance et dénivelé

La longueur de liaison ne doit pas être confondue avec le dénivelé. Le dénivelé correspond à la différence de hauteur entre l'unité intérieure et l'unité extérieure.

Une installation peut respecter la longueur maximale tout en dépassant le dénivelé autorisé. Ce cas se rencontre notamment lorsque l'unité intérieure est installée dans un appartement situé plusieurs étages au-dessus du groupe extérieur.

Pour certains climatiseurs résidentiels Daikin, le dénivelé maximal se situe entre 15 et 20 mètres selon le modèle, tandis que la longueur maximale peut atteindre 20 ou 30 mètres.

Le positionnement de l'unité extérieure au-dessus ou en dessous de l'unité intérieure peut également modifier les contraintes techniques. Sur les installations présentant un dénivelé important, le fabricant peut imposer des dispositions particulières pour favoriser le retour d'huile vers le compresseur.

L'installateur doit donc contrôler séparément :

• la longueur réelle des tubes ;
• la différence de hauteur entre les unités ;
• la longueur à partir de laquelle un complément de fluide est nécessaire.

Que se passe-t-il lorsque les unités sont trop éloignées ?

Une distance excessive peut entraîner une baisse des performances de la climatisation. Le fluide frigorigène doit parcourir une liaison plus longue, ce qui peut augmenter les pertes de charge dans le circuit.

Une installation mal dimensionnée peut alors provoquer une diminution de la puissance frigorifique, une consommation électrique plus élevée ou un fonctionnement prolongé du compresseur. Le logement met davantage de temps à atteindre la température demandée.

Une liaison trop longue peut également nécessiter l'ajout d'une quantité précise de fluide frigorigène. Les unités extérieures sont généralement préchargées en usine pour une certaine longueur de tuyauterie. Lorsque cette longueur est dépassée, le technicien doit ajouter la quantité indiquée par le fabricant, souvent calculée en grammes par mètre supplémentaire.

Ajouter trop ou pas assez de fluide peut nuire au fonctionnement de l'équipement. Cette intervention ne doit pas être réalisée de manière approximative.

Peut-on installer les deux unités dos à dos ?

L'installation dite « dos à dos » consiste à placer l'unité intérieure sur un mur et l'unité extérieure immédiatement derrière ce même mur. Cette configuration est courante, car elle simplifie le passage des liaisons et limite les travaux visibles à l'intérieur.

Elle n'est toutefois acceptable que si la longueur minimale imposée par le fabricant est respectée. Lorsque les appareils sont trop proches, l'installateur peut conserver une longueur supplémentaire de tube sous la forme d'une boucle correctement réalisée.

L'installation dos à dos ne doit pas non plus conduire à fixer le groupe extérieur trop près d'une fenêtre, d'une chambre ou de la propriété voisine. Le bruit, les vibrations, l'évacuation de l'eau et la circulation de l'air autour de l'appareil doivent être pris en compte.

Comment choisir le bon emplacement pour l'unité extérieure ?

La recherche du chemin le plus court ne doit pas être le seul critère. L'unité extérieure doit être installée dans un endroit suffisamment ventilé, accessible pour l'entretien et protégé autant que possible des chocs.

Elle ne doit pas être enfermée dans un espace étroit ni placée devant un obstacle qui bloquerait l'aspiration ou le rejet d'air. Les distances minimales autour de l'appareil sont indiquées dans sa notice d'installation.

Le support doit également être solide, stable et adapté au poids de l'unité. Des supports muraux ou des plots antivibratiles peuvent être utilisés pour limiter la transmission des vibrations au bâtiment.

L'emplacement doit enfin permettre une évacuation correcte des condensats, notamment lorsque la climatisation réversible fonctionne en mode chauffage. En hiver, l'unité extérieure peut produire de l'eau pendant ses cycles de dégivrage.

Où placer l'unité intérieure ?

L'unité intérieure doit diffuser l'air dans la pièce sans souffler directement sur les occupants. Elle est généralement installée en hauteur, sur un mur dégagé, avec suffisamment d'espace autour de l'appareil pour permettre une bonne circulation de l'air.

Elle doit rester accessible pour le nettoyage des filtres et les opérations de maintenance. Il faut également prévoir le passage de l'évacuation des condensats avec une pente suffisante vers l'extérieur ou vers un système d'évacuation adapté.

Déplacer légèrement l'unité intérieure peut parfois permettre d'obtenir un cheminement plus simple, plus discret et plus efficace vers l'unité extérieure. Le meilleur emplacement résulte donc d'un équilibre entre le confort dans la pièce et les contraintes techniques du raccordement.

Quelles autorisations vérifier avant l'installation ?

La pose d'une unité extérieure peut modifier l'apparence du bâtiment. Une déclaration préalable de travaux peut être nécessaire lorsque le groupe est placé sur une façade, un balcon ou une terrasse visible depuis l'extérieur.

Dans une copropriété, l'autorisation de l'assemblée générale peut également être obligatoire lorsque l'installation touche la façade ou les parties communes.

Avant de choisir l'emplacement définitif, il est donc recommandé de consulter le règlement de copropriété et de contacter la mairie lorsque l'aspect extérieur du bâtiment est modifié.

Ces démarches sont particulièrement importantes dans les secteurs protégés, à proximité d'un monument historique ou dans les communes appliquant des règles architecturales spécifiques.

Pourquoi faire appel à un installateur professionnel ?

Le raccordement entre les deux unités ne consiste pas simplement à faire passer deux tubes dans un mur. Le professionnel doit choisir le bon diamètre de cuivre, réaliser des raccords étanches, effectuer un tirage au vide et vérifier la conformité de la charge en fluide frigorigène.

Il doit aussi contrôler la longueur totale, le dénivelé, l'évacuation des condensats, l'alimentation électrique et les dégagements nécessaires autour du groupe extérieur.

Une installation mal réalisée peut fonctionner correctement pendant quelques jours avant de présenter une fuite, une baisse de puissance, des vibrations ou une consommation anormalement élevée. Le respect des préconisations du fabricant est également important pour préserver la garantie de l'équipement.

Quelle distance faut-il retenir en pratique ?

Pour une climatisation split résidentielle, on peut retenir qu'une liaison de 3 à 5 mètres minimum est fréquemment demandée, tandis que la longueur maximale se situe souvent entre 20 et 30 mètres. Ces valeurs sont uniquement des repères.

La distance exacte doit toujours être vérifiée dans la notice du modèle installé. Il faut également tenir compte du dénivelé, de la quantité de fluide frigorigène, du cheminement réel des tubes et des conditions de pose de l'unité extérieure.

Avant d'acheter votre climatiseur, il est préférable de faire réaliser une visite technique. Un professionnel pourra déterminer l'emplacement des appareils, mesurer les liaisons nécessaires et vérifier que l'installation respecte les contraintes du logement.
